Mecal MC 307 Falcon

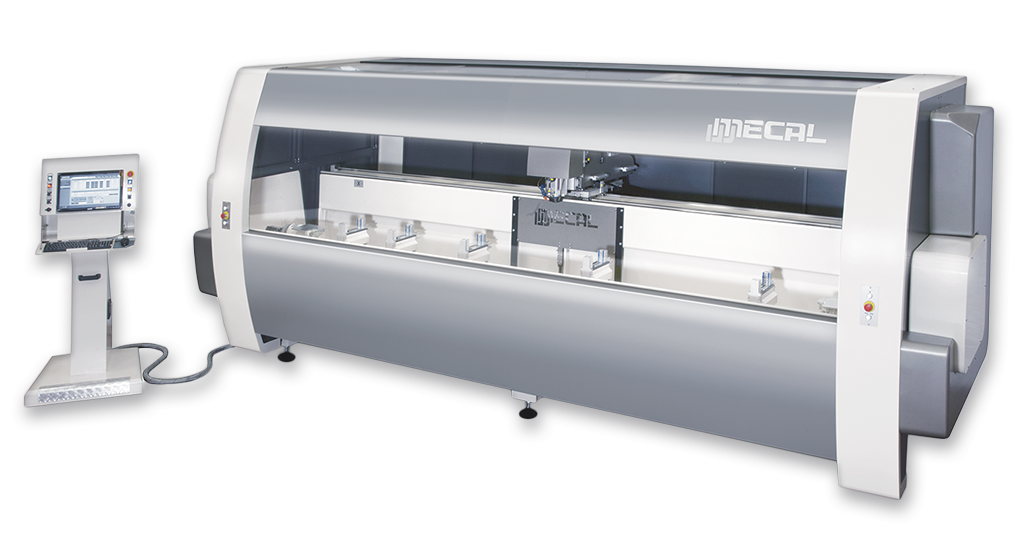

Le MECAL MC 307 FALCON est un centre d’usinage CNC 4 axes de pointe pour l’usinage de profilés en aluminium, PVC et acier. La machine dispose de 5 pinces à matériaux qui sont positionnées de manière standard au moyen de servomoteurs (MMI). La vitesse de positionnement élevée de 150 m/min sur l’axe X est caractéristique. Chaque pièce peut être usinée sur 5 côtés et à des angles intermédiaires de -125° à +125° où la table s’incline.

UGS : Mecal MC 307 Falcon Catégories : ,
VergelijkVergelijk

Description

Le MECAL MC 307 FALCON est un centre d’usinage CNC 4 axes de pointe pour l’usinage de profilés en aluminium, PVC et acier. La machine dispose de 5 pinces à matériaux qui sont positionnées de manière standard au moyen de servomoteurs (MMI). La vitesse de positionnement élevée de 150 m/min sur l’axe X est caractéristique. Chaque pièce peut être usinée sur 5 côtés et à des angles intermédiaires de -125° à +125° où la table s’incline. La plage de travail de la machine est de 300×150 mm (YxZ). En outre, il dispose d’un magasin d’outils automatique à 10 positions. En option, le magasin peut être étendu de 3 ou 6 positions.

Demander un devis
Fiche technique
Calvet Benelux dealer van Mecal bewerkingsmachines

Plage de travail

La plage de travail du MC 307 FALCON est de 300 x 150 mm. Chaque pièce peut être usinée sur 5 côtés de -125° à +125°.

Magasin d'outils

Magasin d'outils automatique à 10 positions. Le magasin peut être augmenté de 3 ou 6 positions en option.

Système de serrage

La machine est équipée d’office de 5 étaux qui sont positionnées automatiquement au moyen d’un système servocommandé (MMI).

Spécifications de la machine

  • Puissance du moteur
    8.5 kw
  • Régime moteur
    24.000 rpm
  • Porte-outils
    HSK F63
  • Diamètre de la fraise
    200 mm
  • Vitesses de positionnement
    (X) 150 (Y) 40 m/min
  • Longueur d’usinage
    4.000 mm
  • Système de pilotage
    PC pourvu de Windows 10
  • Logiciel graphique
    Logiciel graphique CAM 3D
  • Écran
    TFT-LCD 18.5 pouces

Mecal MC 307 Falcon

Tout ce que vous devez savoir

Mecal MC 307 Falcon 4-assig bewerkingscentra voor aluminium en staal profielen

PC TFT-LCD 18,5 pouces avec clavier qwerty et moniteur


La machine est équipée d’office de 5 étaux qui sont positionnées automatiquement
au moyen d’un système servocommandé (MMI).​
La plage de travail du MC 307 FALCON est de 300 x 150 mm.
Chaque pièce peut être usinée sur 5 côtés de -125° à +125°. ​

Magasin d'outils automatique à 10 positions.
Le magasin peut être augmenté de 3 ou 6 positions en option.​

Vitesses de positionnement (X) 140 (Y) 30 m/min

Équipé d'une électrobroche HSK F63
avec une puissance moteur de 8,5 kw et 24 000 tr/min

Stroom

De Mecal MC 307 Falcon heeft een verbruik van 10.0 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal MC 307 Falcon heeft een luchtverbruik van 250 liter per minuut bij 16 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal MC 307 Galcon heeft een gewicht van ±3.500 kg. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Afmeting

De Mecal MC 307 Falcon heeft een lengte van 4.500 mm. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Informations complémentaires

Marque

Applicabilité

, ,

Centre d’usinage CNC à 4 axes
PC CNC avec écran de 18,5 pouces
Electro-broche HSK F-63 24 000 tr/min, 8,5 kw
Magasin d’outils automatique à 10 positions (hors outils)
5 pinces servo-commandées
Licence Windows 10
Logiciel de traitement CAM 3D
Manuel de la machine
Documentation CE
