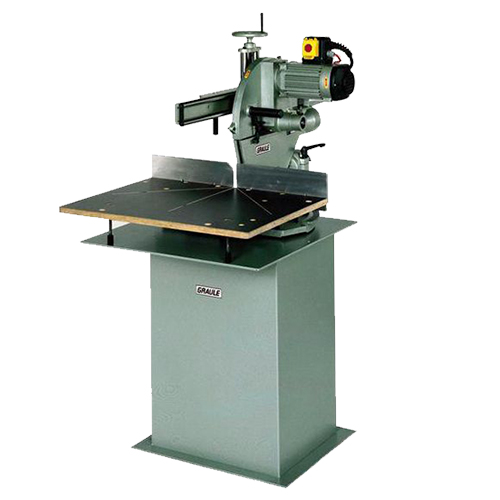

Graule ZS 170 (N)

De Graule ZS 170 (N) is een radiaalzaagmachine voor het afkorten van profielen met een horizontaal en verticaal verstek. De zaag beweegt radiaal (van achter naar voren) waarbij de zaagkop zowel kan zwenken als neigen: horizontaal tussen 45°, 90° en 45° en verticaal tussen 90° en 45°. De horizontale verstelling heeft vaste aanslagen op 90° en 45°.

SKU: Graule ZS 170 (N) Categorieën: , ,
VergelijkVergelijk

Beschrijving

De Graule ZS 170 (N) is een radiaalzaagmachine voor het afkorten van profielen met een horizontaal en verticaal verstek. De zaag beweegt radiaal (van achter naar voren) waarbij de zaagkop zowel kan zwenken als neigen: horizontaal tussen 45°, 90° en 45° en verticaal tussen 90° en 45°. De horizontale verstelling heeft vaste aanslagen op 90° en 45°. Met behulp van een duidelijk afleesbare liniaal kunnen tussenliggende hoekmaten eenvoudig worden ingesteld. Dankzij het brede zaagbereik kunnen grotere profielen op een eenvoudige manier in 3D verstek gezaagd worden. Perfect te combineren met een Tigerstop lengte aanslag.
Offerte aanvragen
Technische datasheet

Kenmerken

  • Handmatige radiale zaagbeweging

  • Pneumatische klemming van het profiel (optioneel)

  • Pneumatische smering van het zaagblad (optioneel)

  • Zaagaggregaat kan horizontaal zwenken en neigen tussen 45°, 90° en 25°

  • Zaagaggregaat kan verticaal zwenken en neigen tussen tussen 60°, 90° en 30°

Calvet is Benelux dealer van Graule bewerkingsmachines voor aluminium en PVC

Toepasbaarheid

Geschikt voor het zagen van grote aluminium
en PVC profielen.

Zaadblad

De Graule ZS 170 heeft een
zaagblad diameter van 420 mm

Zaagbereik

Maximale zaaghoogte is 170 mm
Maximale zaagbreedte is 410 mm

Machine specificaties

Machine specs.Graule ZS 85 (N)Graule ZS 135 (N)Graule ZS 170 (N)Graule ZS 200 (N)
Diameter zaagblad300 mm350 mm420 mm520 mm
Max. zaaghoogte bij 90 °85 mm135 mm170 mm200 mm
Max. zaagbreedte bij 90 °380 mm430 mm410 mm420 mm
Zaagaggregaat horizontaal zwenken45°, 90° en 25°45°, 90° en 25°45°, 90° en 25°45°, 90° en 25°
Zaagaggregaat verticaal neigen60°, 90° en 30°60°, 90° en 30°60°, 90° en 30°60°, 90° en 30°

Graule ZS 170 N

Alles wat u moet weten

Graule-ZS-170

Beschermkap, maximale veiligheid gegarandeerd

Start stop functie middels drukschakelaar

Hardmetalen zaagblad met een diameter van 420 mm.

Machinevoet optioneel verkrijgbaar.

Gewicht

De Graule ZS 170 (N) heeft een gewicht van 110 kg. Tijdens de levering van de machine dient u dus een pompwagen of EPT te hebben voor het ergonomisch werken.

Stroom

De Graule ZS 170 N heeft een verbruik van 2.0 kw, 220v 3-fase bij 5.5 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Afmeting

De Graule ZS 170 N heeft een afmeting van 900x1.400x1.600 mm (LxBxH). Houdt hierbij rekening met uw machine  opstelling.

Bijkomende informatie

Toepasbaarheid

,

Merk

  • Verstekzaag
  • Werkblad uitgevoerd in hout
  • Machine handleiding
  • CE documentatie
  • Machinevoet
  • HM zaagblad dia. 420 mm
  • Hydraulische rem
  • Pneumatische klemmen
  • Pneumatische koelinrichting
  • Querlineaal (scherpe hoeken)
  • Handrad (vooraan)
  • Laserinrichting
  • Hydropneumatische zaagbeweging
  • Digitale aflezing horizontaal
  • Digitale aflezing horizontaal/verticaal
  • Motorische gradeninstelling horizontaal/verticaal
  • Motorische gradeninstelling horizontaal
  • Motorische gradeninstelling verticaal
  • Verstellen verstek vooraan
  • Verlengde arm; zaagbreedte
