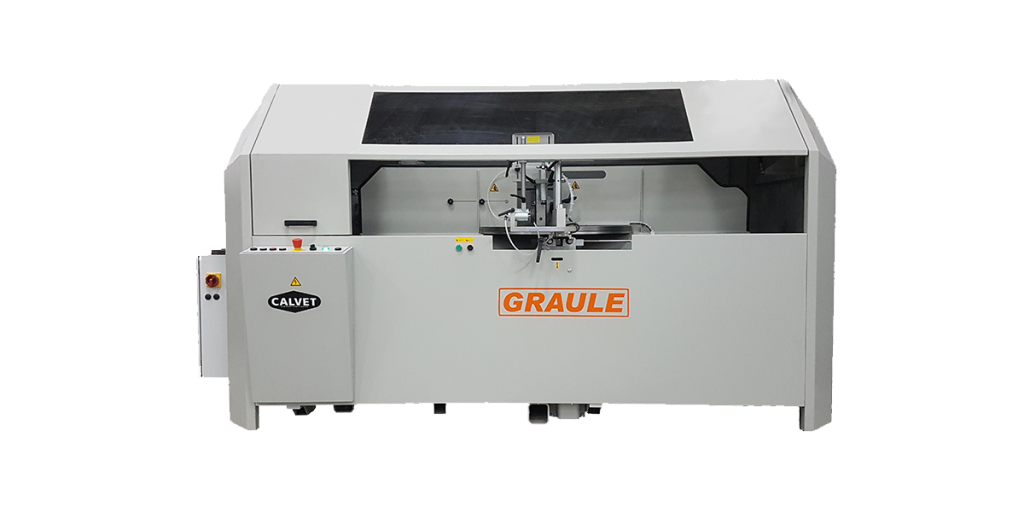

Graule AS-P 550

De Graule AS-P 550 is een raveelzaagmachine waarbij beide zaagbladen automatisch bewegen via een stabiele lineaire geleiding, terwijl het profiel vast op de machinetafel geklemd blijft. Hierdoor beweegt het profiel tijdens de bewerking niet. Met name voor lange en zware (vliesgevel) profielen is dit een groot voordeel.

SKU: Graule AS-P 550 Categorieën: , ,
VergelijkVergelijk

Beschrijving

De Graule AS-P 550 is een raveelzaagmachine waarbij beide zaagbladen automatisch bewegen via een stabiele lineaire geleiding, terwijl het profiel vast op de machinetafel geklemd blijft. Hierdoor beweegt het profiel tijdens de bewerking niet. Met name voor lange en zware (vliesgevel) profielen is dit een groot voordeel. De zaagbladen kunnen worden ingesteld doormiddel van een handwiel met digitale uitlezing ten behoeve van het instellen van de hoogte en de breedte van de raveling als ook de hoekinstellingen. Door de volledige omkasting van de machine wordt een optimale veiligheid geboden. De veiligheidskap van de machine kantelt volledig open waardoor de machine operator gemakkelijk toegang heeft tot het werkstuk. Optioneel verkrijgbaar motorisch instellen van de zaagbladen (NC-sturing).
Offerte aanvragen
Technische datasheet

Kenmerken

  • Bediening middels een 2-handsbediening
  • Zaagvoeding traploos instelbaar
  • Instelbare tafel 30°-90°-30°
  • Horizontale en verticale klemmen
  • Pneumatisch smeersysteem
  • Handmatige instelling van de zaagbladen
  • 3D zaagsnede mogelijk
Calvet is Benelux dealer van Graule bewerkingsmachines voor aluminium en PVC

Machine specificaties

  • Motorvermogen
    2 x 3.0 kw
  • Toerental
    2.800 rpm
  • Gewicht
    1.200 kg
  • Max. profiel
    250 x 250 mm (HxB)
  • Zaagblad horizontaal
    500 mm
  • Zaagblad verticaal
    550 mm
  • Raveel hoogte
    210 mm
  • Raveel diepte
    190 mm
  • Raveel breedte
    140 mm

Pre-installatie

Alles wat u moet weten

Graule AS-P 550

Beschermkap, maximale veiligheid gegarandeerd

Automatische zaagbeweging middels een twee-handsbediening

Zaagblad horizontaal 500 mm, zaagblad verticaal 550 mm.

Pneumatische klemming van het profiel.

Voorzien van pneumatische luchtslang om machine schoon te maken.

Stroom

De Graule AS-P 550 heeft een verbruik van 7.5 kw, 400v 3-fase bij 32.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Gewicht

De Graule AS-P 550 heeft een gewicht van 1.200 kg. Tijdens de levering van de machine dient u dus een heftruck te hebben met voldoende laadcapaciteit. Zorg er altijd voor dat u overhead heeft.

Luchtverbruik

De Graule AS-P 550 heeft een luchtverbruik van 160 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Bijkomende informatie

Merk

Toepasbaarheid

,

  • Raveelzaagmachine (exclusief zaagbladen)
  • Venturi smeersysteem ten behoeve van de koeling van de zaagbladen
  • Digitale hoek- en hoogte aanduiding
  • Gereedschap om het zaagblad te wisselen
  • Machine handleiding
  • CE documentatie
  • Set HM zaagbladen
  • Ondersteuning rol voor lange profielen
  • Motorische verstellen van de zaagbladen (NC-sturing)
  • Geluidsisolatie + verlichting cabine
  • Laserinrichting
  • Horizontale transportwagen Pemac CHP-7
